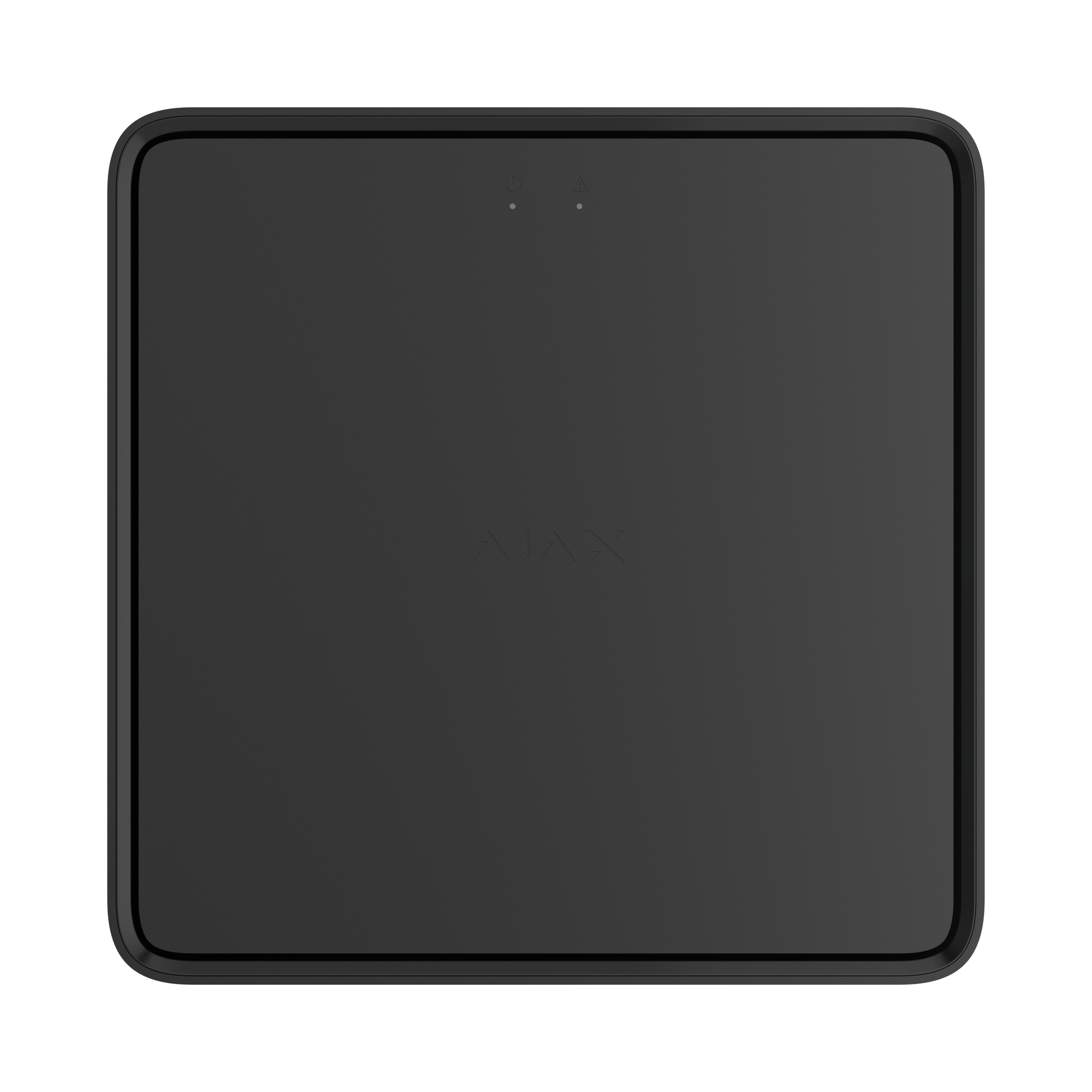

Auf einen Blick Funk-Signalverstärker für Ajax Brandwarnanlagen der EN54 Line, zertifiziert nach EN 54-4, EN 54-18 und EN 54-25 Bis zu 1800 m Funkreichweite im offenen Raum über Jeweller und Wings Bis zu 5 ReX pro System mit jeweils bis zu 199 Geräten – Abdeckung bis zu 35 km² Ethernet-Anschluss zur Brandmelderzentrale (CIE) als zusätzlicher oder priorisierter Kanal Alarmübertragung in 0,3 s , Fotoverifizierung der MotionCam-Melder in 18 s (Wings) bzw. 10 s (Ethernet) Akku zwingend erforderlich, nicht im Lieferumfang: Betrieb nur mit EN54 Internal Battery, erhältlich in zwei Versionen (24h oder 72h), bitte mitbestellen Farbe Schwarz – auch in Weiß erhältlich Mehr Reichweite für professionelle Brandwarnanlagen Der EN54 Fire ReX Jeweller erweitert das Funknetz einer Ajax Brandmelderzentrale (CIE) um bis zu 1800 m im offenen Raum und sorgt so auch in weitläufigen Gebäuden, über mehrere Etagen und durch Stahl und Beton für eine stabile Verbindung zu Rauchmeldern, Handfeuermeldern, Sirenen und weiteren Geräten der EN54 Line. Pro System lassen sich bis zu fünf Funk-Signalverstärker betreiben, an jedem können bis zu 199 Geräte angemeldet werden. Neben Brandschutzgeräten unterstützt der ReX auch Einbruchschutz- und Automatisierungsgeräte innerhalb der CIE-Grenzen. Eine Kaskadierung mehrerer ReX hintereinander ist nicht möglich. Sichere Übertragung über Jeweller, Wings und Ethernet Die Kommunikation läuft über die verschlüsselten Ajax Funkprotokolle Jeweller (Alarme, Ereignisse, Gerätestatus) und Wings (Fotos und Firmware-Updates). Blockverschlüsselung, Geräteauthentifizierung und Frequenzsprungverfahren schützen vor Sabotage, Vortäuschung und Störsendern; ein Verbindungsverlust wird nach 36 s erkannt. Alarme erreichen die Zentrale in 0,3 s, die Ereignisübertragung entspricht EN 54-21. Über den Ethernet-Anschluss (8P8C, bis 100 Mbit/s) verbindet sich der ReX zusätzlich oder priorisiert per Kabel mit der CIE und überbrückt so funktechnisch schwierige Bereiche wie Tiefgaragen oder Metallhallen. Stromversorgung und Installation Der ReX wird mit 110–240 V, 50/60 Hz betrieben. Für den Betrieb ist zwingend ein Li-Ionen-Akku erforderlich, den es in zwei Versionen gibt: Die EN54 Internal Battery (24h) mit 7,4 V / 5 Ah überbrückt bis zu 24 Stunden, die EN54 Internal Battery (72h) mit 7,4 V / 10 Ah bis zu 72 Stunden. Der Akku ist nicht im Lieferumfang enthalten und muss in einer der beiden Versionen mitbestellt werden; der Wechsel erfolgt werkzeuglos. Die Montage erfolgt über die SmartBracket-Platte, die Einbindung in die CIE per QR-Code, Konfiguration und Tests laufen über die Ajax Apps. Zwei Sabotagekontakte melden das Öffnen des Gehäuses und das Abnehmen von der Montageplatte. Technische Daten Produkttyp Funk-Signalverstärker (Repeater) für Brandwarnanlagen, Innenbereich Normen EN 54-4, EN 54-18, EN 54-25, EN 50131 Grade 2 (Umweltklasse II) Funkprotokolle Jeweller, Wings Funkreichweite bis zu 1800 m im offenen Raum Frequenzbänder 866,0–866,5 / 868,0–868,6 / 868,7–869,2 MHz (je nach Region) Sendeleistung (ERP) bis zu 20 mW Kapazität bis zu 5 ReX pro CIE, bis zu 199 Geräte pro ReX Ethernet 1 × 8P8C, bis 100 Mbit/s Alarmübertragung zur CIE 0,3 s Fotoübertragung zur CIE bis 18 s (Wings), bis 10 s (Ethernet) Abfrageintervall 12–300 s Sabotageschutz 2 Sabotagekontakte, Geräteauthentifizierung, Frequenzsprungverfahren, Verbindungsverlust nach 36 s Stromversorgung 110–240 V, 50/60 Hz Akku (zwingend erforderlich) EN54 Internal Battery (24h) 7,4 V / 5 Ah oder (72h) 7,4 V / 10 Ah – nicht im Lieferumfang, separat bestellen Betriebstemperatur −10 °C bis +40 °C Luftfeuchtigkeit bis zu 75 %, nicht kondensierend Schutzart IP20 Abmessungen / Gewicht 210 × 210 × 50,5 mm / 890 g Farbe Schwarz Garantie 24 Monate Hersteller-Nr. / EAN 135976.358.BL1 · 4823114076817 Verfügbare Varianten Schwarz – dieser Artikel (135976.358.BL1) Weiß – technisch identisch (135975.358.WH1) Lieferumfang 1 × EN54 Fire ReX Jeweller, Schwarz SmartBracket-Montageplatte Montagesatz Spezialwerkzeug (Schlüssel) zum Öffnen der Frontplatte Schnellstartanleitung Nicht enthalten, aber zwingend erforderlich: EN54 Internal Battery in einer der zwei Versionen (24h oder 72h) – bitte mitbestellen. Passendes Zubehör (Cross-Selling) EN54 Internal Battery (24h) schwarz – erforderlicher Akku, Version 1: 7,4 V / 5 Ah für bis zu 24 Stunden EN54 Internal Battery (72h) schwarz – erforderlicher Akku, Version 2: 7,4 V / 10 Ah für bis zu 72 Stunden EN54 Fire ReX Jeweller weiß – Farbvariante Netzanschlusskabel – Netzkabel für den 110–240-V-Anschluss EN54 Fire Hub Jeweller schwarz – Brandmelderzentrale (CIE) der EN54 Line, Voraussetzung für den Betrieb Hinweis: Der Funk-Signalverstärker benötigt eine Ajax Brandmelderzentrale (CIE) der EN54 Line; die Gerätekompatibilität lässt sich unter ajax.systems/de/tools/devices-compatibility prüfen. Für den Betrieb ist zwingend eine EN54 Internal Battery (24h oder 72h) erforderlich; sie ist nicht im Lieferumfang enthalten und muss separat bestellt werden. Eine Kaskadierung mehrerer ReX ist nicht möglich.
